01 / 01Leier sabirno okno
OKNO/ŠAHTNiskogradnja

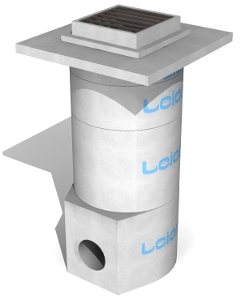

Leier sabirno okno
Ovi elementi potpomažu odvodnju vode s obloženih površina u zatvorene odvodne sustave. Izvedba elemenata omogućuje postavljanje lijevane rešetke uz rub ceste ili pločnika i uz proizvoljan kut izlazne cijevi. Točno spajanje elemenata osigurava žlijeb, a vodo nepropusnost cementne žbuke osiguravaju od
MATERIJAL
Armirani beton
PRIMJENA
Odvodnja oborinske vode
IZVEDBA
Montažni
— Idealne primjene
Za koje je projekte razvijen.
01
Kanalizacijski sustavi
Revizijska i sabirna okna u kanalizacijskim mrežama.
02
Odvodnja vode
Prihvat i odvodnja oborinske i otpadne vode.
03
Komunalna infrastruktura
Šahtovi i okna u niskogradnji i komunalnoj infrastrukturi.
— Pregled
Izvedba i primjena.
Ovi elementi potpomažu odvodnju vode s obloženih površina u zatvorene odvodne sustave. Izvedba elemenata omogućuje postavljanje lijevane rešetke uz rub ceste ili pločnika i uz proizvoljan kut izlazne cijevi. Točno spajanje elemenata osigurava žlijeb, a vodo nepropusnost cementne žbuke osiguravaju odgovarajuće kvalitete na spoju.
Element podnice izrađuje se s nazivnim promjerom od 50 cm, debljinom stijenke od 7 cm i debljinom dna od 10 cm. Vanjska visina je 50 cm. Promjer odvodne cijevi kreće se od 110 – 300 mm, a njezin vodonepropusni spoj osiguran je ugrađenom spojnicom.
— Prednosti proizvoda
Zašto odabrati ovaj proizvod.
01
Armirani beton
Visoka čvrstoća i dugovječnost u zahtjevnim uvjetima.
02
Modularno slaganje
Slaganje elemenata u željenu dubinu i visinu.
03
Više dimenzija
Širok raspon promjera i visina za svaku primjenu.
— Tehnički podaci
Modeli i dimenzije.
Performans
Unutarnji promjer (mm)
Debljina stijenke (mm)
Visina (mm)
Težina (kg/kom)
Kom/paleta
01V AFE 50/50 L /CSE 150/
500
70
500
240
4
02V AFE 50/50 L /CSE 200/
500
70
500
240
4
03V AFE 50/50 L /CSE 300/
500
70
500
240
4
04V AFE 50/50 L /CSE 2x150/ ATF
500
70
500
260
4
05V AFE 50/50 L /CSE 2x200/ ATF
500
70
500
260
4
06V AFE 50/50 L /CSE 2x300/ ATF
500
70
500
260
4
